汽车
广州市墨竺恭卡电子科技有限公司 汽车压撑杆半消声室 声学设计、制造施工安装及现场实测验收简介

案例概述

一、项目简介

    广州市墨竺恭卡电子科技有限公司主要经营:电子、通信与自动控制技术研究、开发;电子产品批发;应用电视设备及其他广播电视设备制造;光电子器件及其他电子器件制造;光学仪器制造;印制电路板制造;通用和专用仪器仪表的元件、器件制造;电子工程设计服务;信息电子技术服务;导航、气象及海洋专用仪器制造;电子测量仪器制造;电子元件及组件制造

由广州丹品人工环境技术有限公司设计及承担建设该汽车压撑杆半消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。

二、项目要求

由广州丹品人工环境技术有限公司设计及承担建设该半消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。

产品项目内容:

1)半消声室安装项目建设方案及使用材料全部由乙方负责设计安装,乙方应将其“涡轮增压微循环变频消声通风”专利技术的全部或部分应用于甲方半消声室安装项目项目建设之中;

2)半消声室安装项目内部的有效净尺寸:4000mm(L)×3000mm(W)×2250mm(H), 精度:+/-10cm。

3)半消声室安装项目安装专业无回声无噪声的照明灯具4盏,2个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处。

半消声室产品验收主要条款:

 1)在无外界异常干扰的情况下,本底噪音Lgn(A)≤25dB(A)



三、声学设计

1、隔声设计实现本底噪声指标

2、吸声设计实现半自由声场的性能

3、消声设计实现空气动力学性能

4、隔振设计实现隔离距离半消声室约10m处的车间的低频振动



    上述声学设计的详细资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。


、半消声室现场

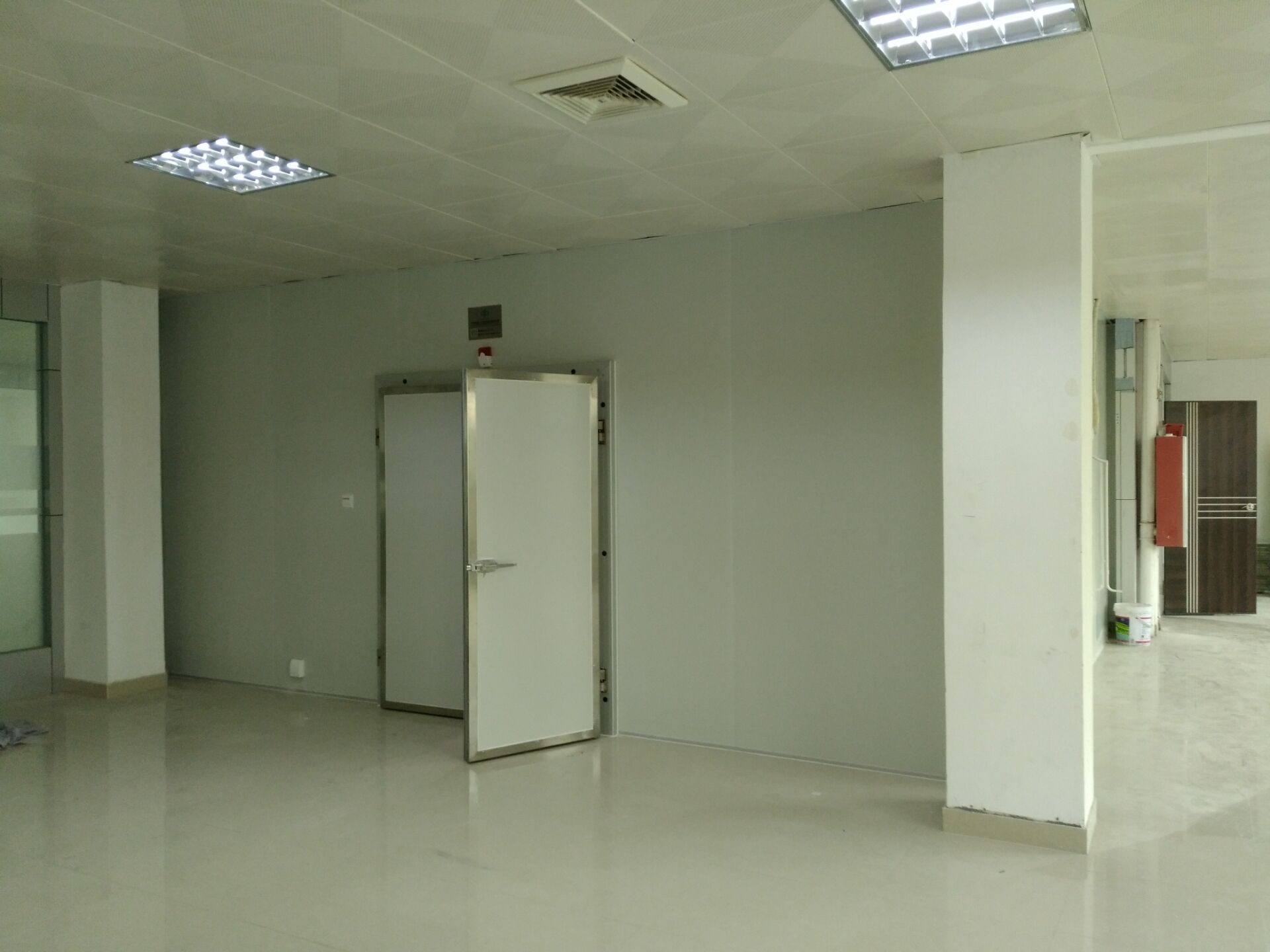

完工后的半消声室外景

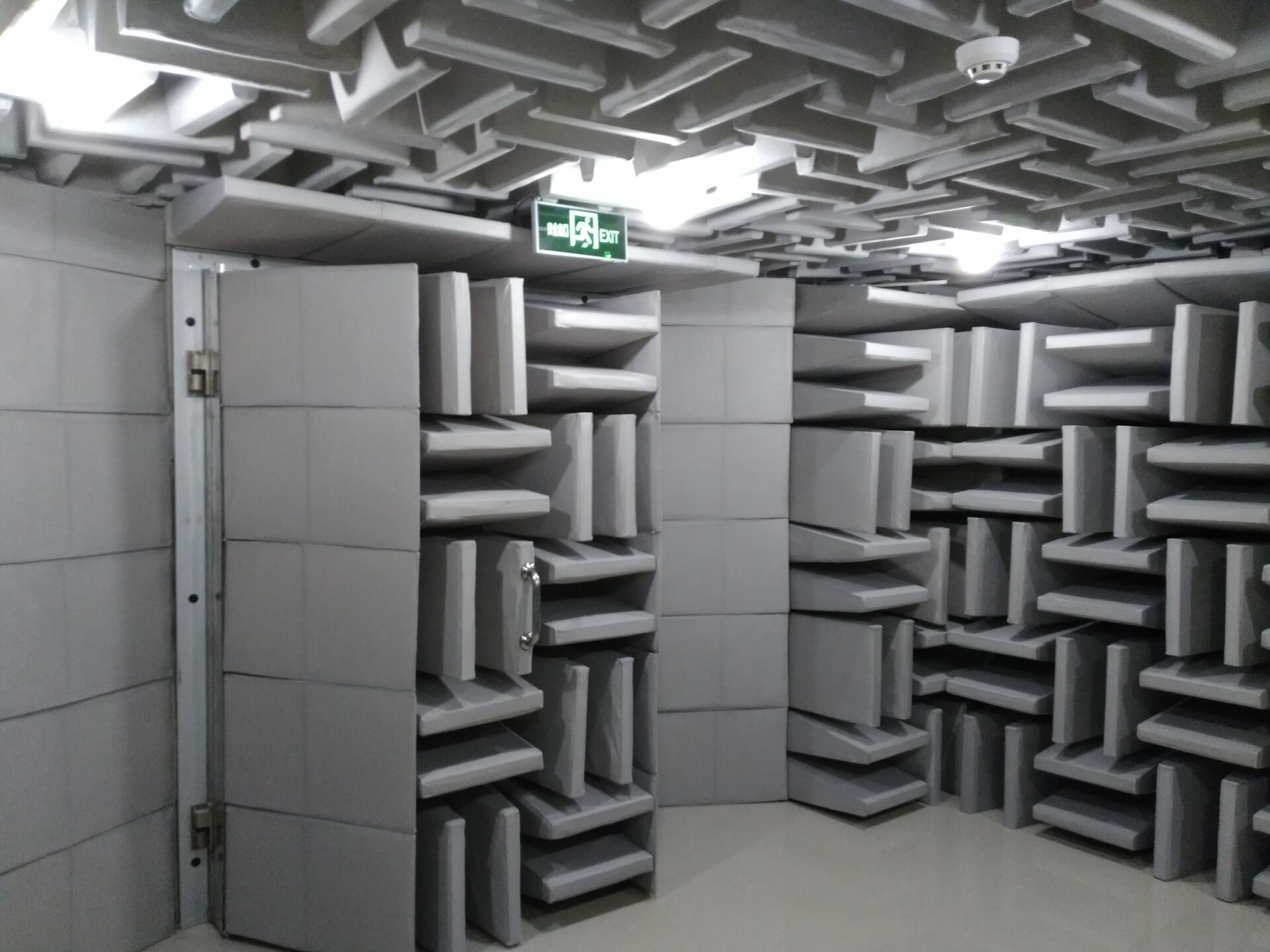

完工后的半消声室内景


顶部配有烟雾报警器


半消声室通行门

五、现场验收

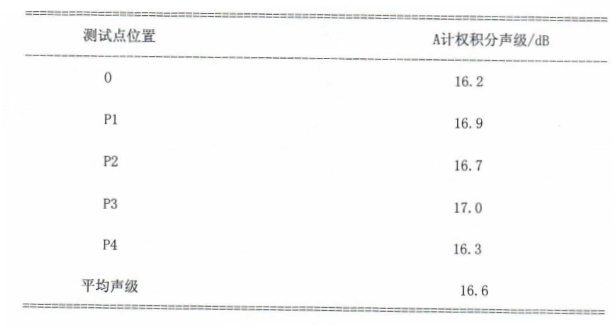

CNAS声学计量资质的国家权威单位检测结果


声学技术指标现场测试(由具有CNAS声学计量资质的国家权威单位检测)


声学技术指标现场测试(用丹麦B&K的设备现场检测)

六、测试结果

1、距离半消声室附近低频噪声源关闭时,环境噪声值Len(A)≤60dB(A),室内本底噪声值Lgn(A)=16.6dB(A);

2、自由声场的性能:在100Hz~20KHz频率范围内进行1/3倍频带分析,通过将测试声源发射的声压的空间衰减,与理想的自由声场中声压随距离的平方反比定律的衰减相比较,其偏差值均在最大允许偏差内。

上述半消声室制造施工安装的详细制作工艺和施工流程及验收技术规范等资料请到本公司的官方网站中的下载中心免费下载,或请扫描本公司微信公众服务号二维码得到免费推送。
