重庆三电汽车空调有限公司测试汽车空调用整车半消声室搬迁简介

案例概述

一、项目简介
重庆三电汽车空调有限公司是由日本三电株式会社、重庆博奥实业有限公司共同出资成立的一家中日合资企业。公司位于重庆两江新区的核心区域——北部新区出口加工区,主要从事汽车空调、蒸发器、冷凝器的研发、生产、销售及售后服务。日本三电株式会社成立于1943年,是一家跨国企业,其业务覆盖23个国家53个据点,主要产品为汽车空调压缩机、蒸发器、冷凝器、HVAC系统,其汽车空调压缩机技术具有国际领先水平。三电株式会社长期为德国大众汽车、法国标志汽车、美国通用汽车等世界一流汽车生产商提供空调产品。为致力于汽车空调噪声实验检测,从而为调整噪声寻求科学解决方案提供精准的数据。重庆三电汽车空调有限公司曾于2016年向我公司(广州丹品人工环境技术有限公司)签订了购买测试汽车空调用整车半消声室合同,同年7月份半消声实验室完工。由于重庆三电汽车有限公司整个厂房需要搬迁,2018年重庆三电与我司签订了测试汽车空调用整车半消声室搬迁合同,半消声室搬迁项目于5月份完工。
二、项目要求
由广州丹品人工环境技术有限公司设计及承担建设该测试汽车空调用整车半消声室,并在规定的时间内竣工且通过验收。产品竣工验收合格后,继续承担质量保证、保修、维修和技术支持的责任。安装地点为需方工厂内。
产品项目内容:
1)半消声室安装项目内部的有效净尺寸:8000m×5000mm×4000mm,则制作后外部有效尺寸分别为:10000mm×7000mm×5000mm;
2)半消声室安装项目安装专业无回声无噪声的照明灯具 8盏,6个二三插插座相应地延长至丹品吸音消声尖劈的凹形内部适合使用处;
3)车辆通行门尺寸:W×H=3×2.5(m),人员通行门尺寸:W×H=1.0×2.0(m);
半消声室产品验收主要条款:
1) 在无外界异常干扰的情况下,本底噪音Lgn(A)≤25dB(A);
2) 满足室内反射面上方近似半自由场环境的截止频率 Fc≤100Hz。
3) 100Hz 到1000Hz之间的中心频率点的A计权值Lp(A)≤25dB(A)。

注搬迁前的半消声室都符合以上的指标,其中本底噪声值为22dB(A)。

三、声学设计

1、隔声设计实现本底噪声指标
2、吸声设计实现半自由声场的性能
3、消声设计实现空气动力学性能
4、隔振设计实现隔离距离半消声室约10m处生产车间气动设备的低频振动

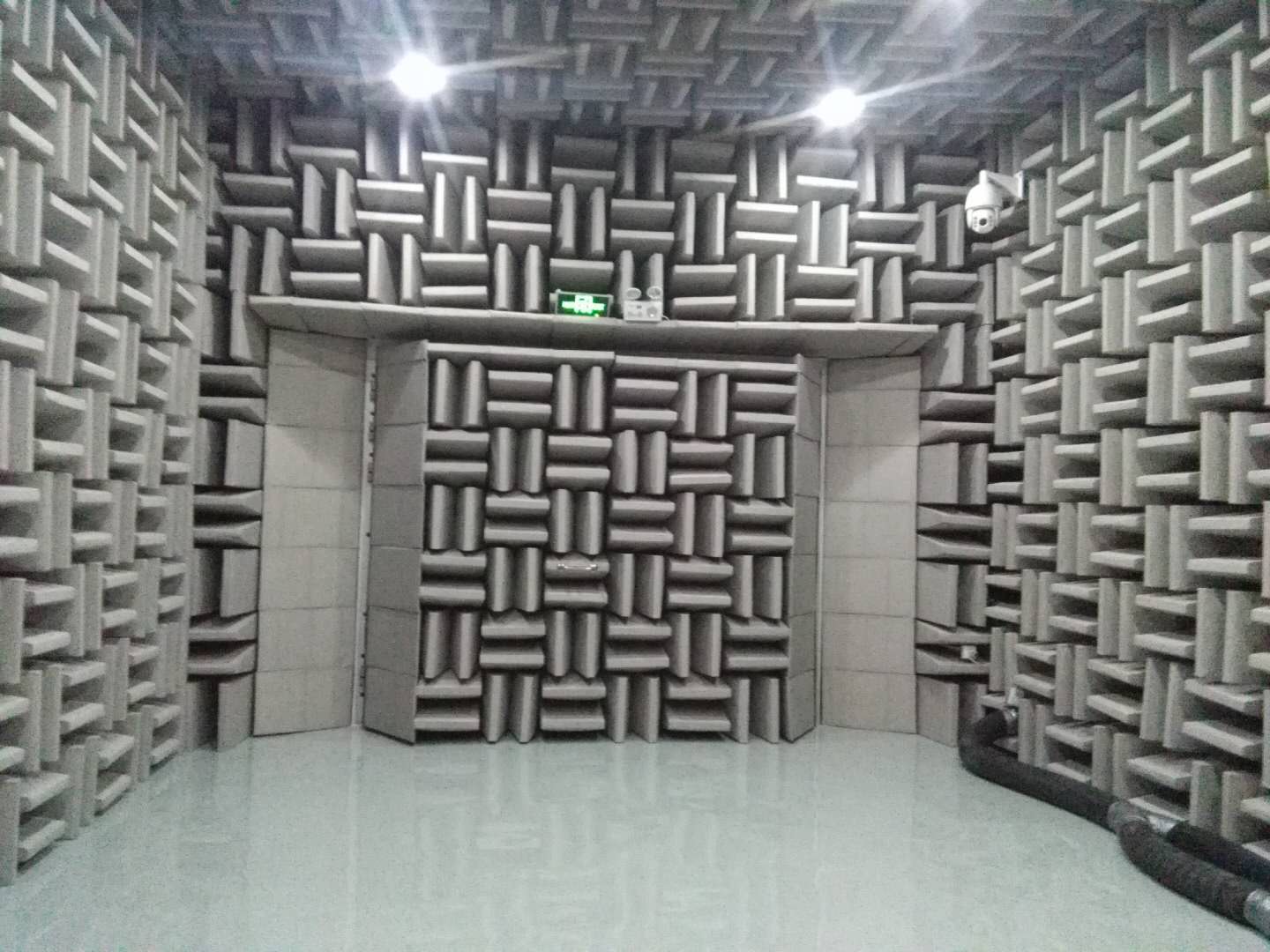

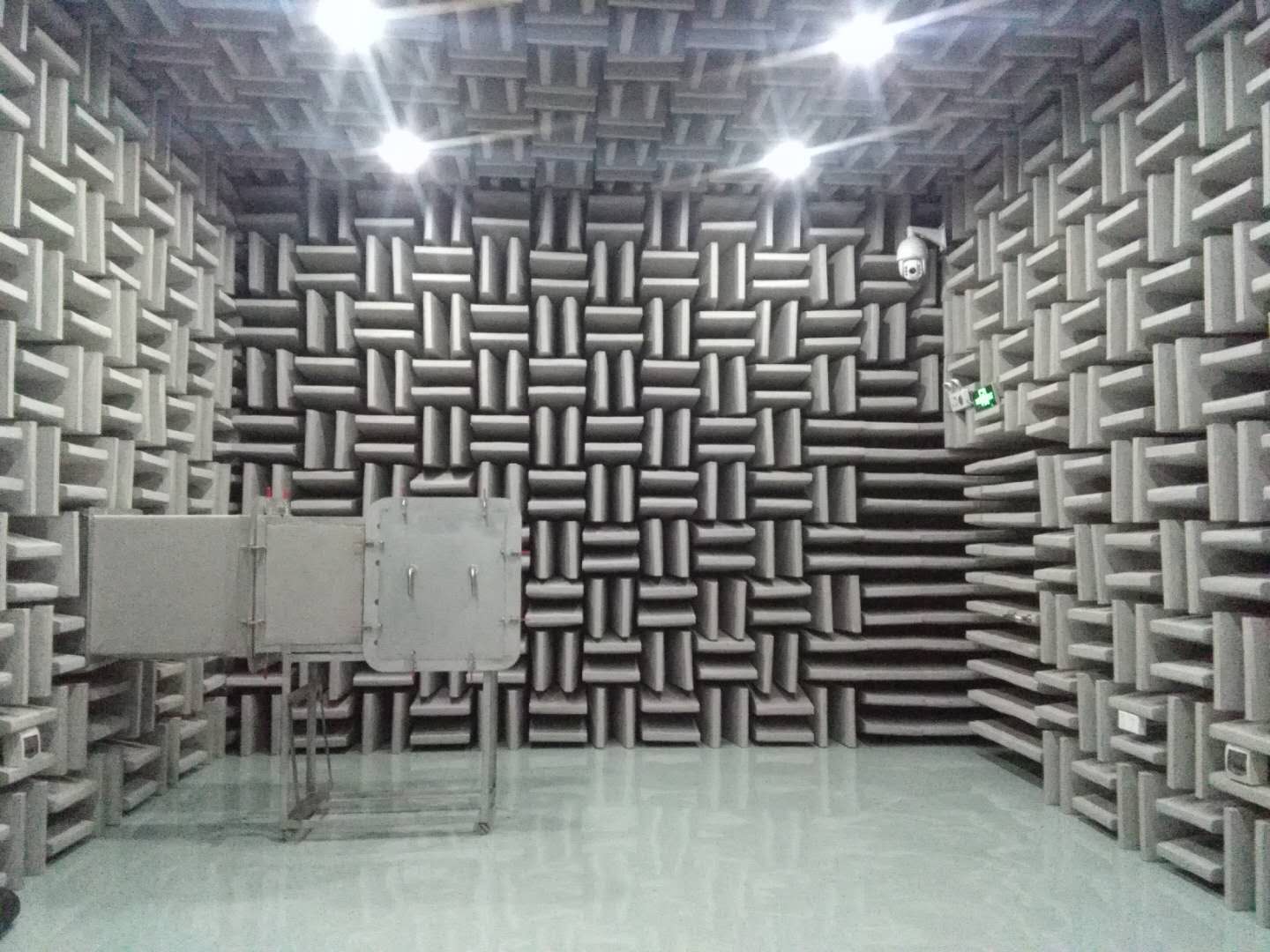

四、制作安装

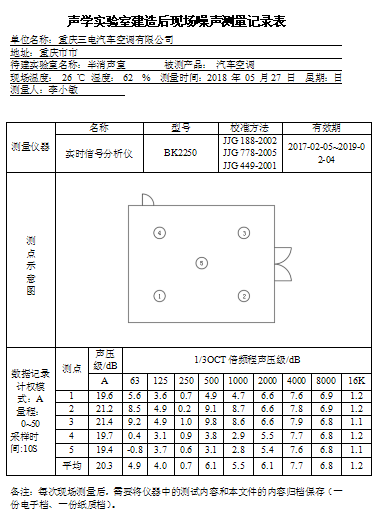

五、现场测试

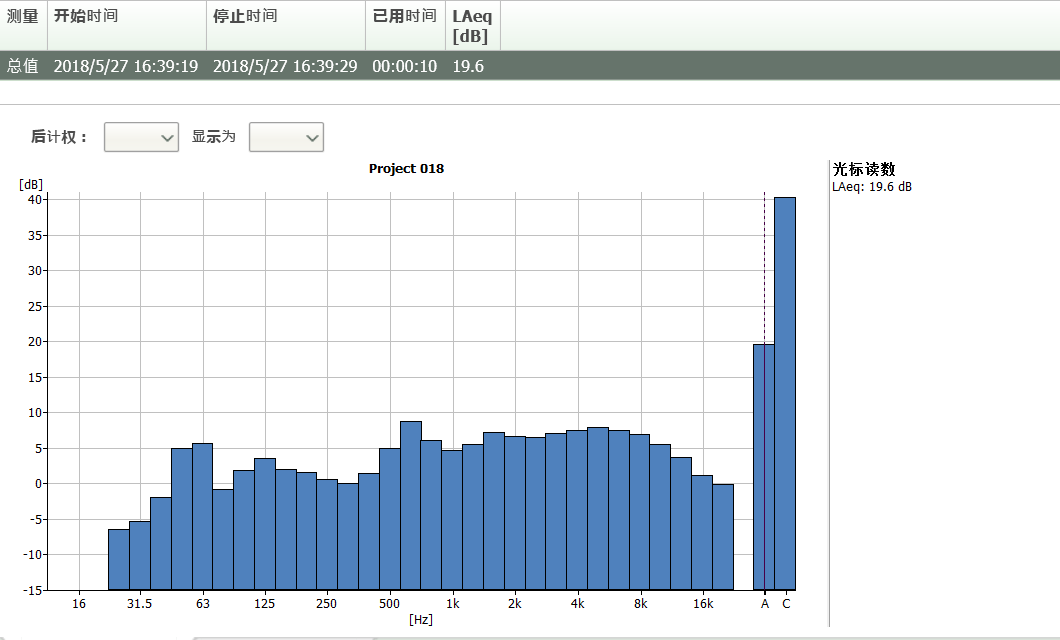

室内第一点测试数据

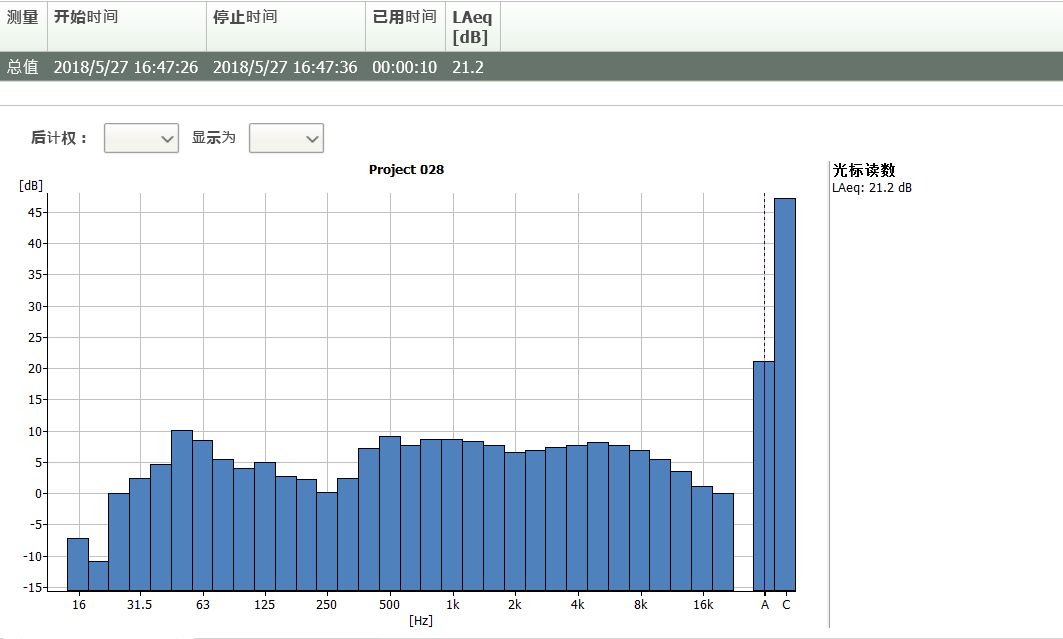

室内第二点测试数据

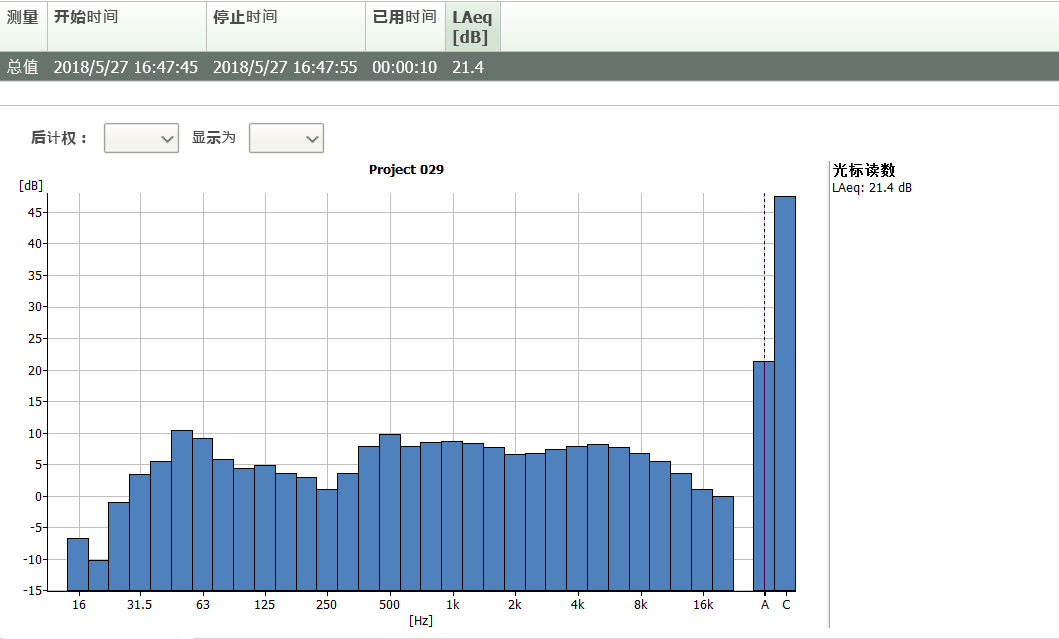

室内第三点测试数据



室内第四点测试数据



室内第五点测试数据



室外噪声采集数据



通过以上数据可以看出我司本次建造的声学实验室(搬迁后)总体隔音量大约为45dB(A)

上述半消声室搬迁的详细制作工艺和施工流程及验收技术规范等资料可进入广州丹品官网进行浏览或下载,仪器资料可进入产品中心浏览,或请扫描本公司微信公众服务号二维码得到免费推送。
